主要信息

产品系列TeSys

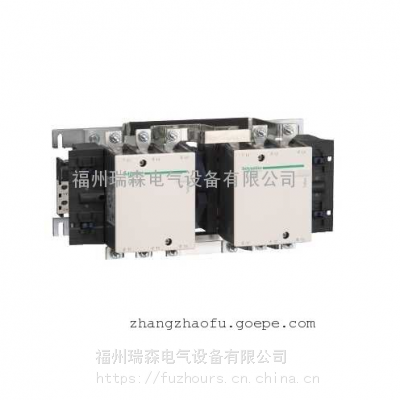

产品名称TeSys F

产品类型换向接触器

产品名LC2F

接触器应用领域应用于功率因数大于等于0.95的交流负载中

应用于接通分断正常启动的鼠笼电机

使用类别AC-1

AC-3

设备简介用可逆供电母排预装配

极数3P

回路触点类型3NO

额定工作电压[Ue] <= 1000 VAC 50/60 Hz

<= 460 V DC

额定工作电流[le] 275 A(<= 40 °C)<= 440 VAC AC-1

185 A(<= 55°C)<= 440 VAC AC-3

电动机功率(kW) 100 kW 1000 VAC 50/60 Hz

100 kW 415VAC 50/60 Hz

100 kW 440 VAC 50/60Hz

110 kW 500 VAC 50/60 Hz

90 kW 380...400 VAC 50/60 Hz

55 kW 220...240 VAC 50/60 Hz

110 kW 660...690 VAC 50/60 Hz

辅助触点类型1 NO

额定冲击耐受电压[Uimp] 8 kV

过电压类别川Ⅲ

约定发热电流[Ith] 275 A<= 40°c

额定接通能力[Irms] 1850 AAC符合IEC 60947-4-1

额定分断能力1480A符合IEC60947-4-1

额定短时耐受电流[Icw] 1500 A<= 40C 10 s

920A<= 40C 30 s

740 A<= 40°C1分钟

500 A <= 40°C3分钟

400 A <= 40C10分钟

与继电器配合使用的熔丝200 A aM<= 440 v

31***gG <= 440 v

平均阻抗0.33 mQ 50 Hz - lth 27***

额定绝缘电压[Ui] 1000 V符合IEC 60947-4-1

1500 V符合VDE 0110C组

每极功耗12 WAC-3

联锁类型 机械式

安装方式  面板安装

符合标准 EN 60947-1

EN 60947-4-1

IEC 60947-1

IEC 60947-4-1

JEM 1038

产品认证

BV

ccc

CSA

DNV

GL

RINA

RMRoS

UL

LROS

接线能力控制回路:螺栓紧固2电缆1.2.5 mm2电缆选型:软线-带接线端子

电源回路:接线端1电缆150 mm2

控制回路︰螺栓紧固1电缆1...4 mm2电缆选型:软线-不带接线端子

控制回路:螺栓紧固2电缆1...4 mm2电缆选型:软线-不带接线端子

控制回路︰螺栓紧固1电缆1...4 mm2电缆选型:软线-带接线端子

控制回路︰螺栓紧固1电缆1...4 mm2电缆选型:硬线-不带接线端子

控制回路︰螺栓紧固2电缆1...4 mm2电缆选型:硬线-不带接线端子

电源回路:环形接线端子1电缆150 mm2

电源回路:接线柱2x (25x 3 mm)

紧固扭矩控制回路:1.2 N.m

电源回路:18 N.m

环境

IP保护等级IP2x前面板带保护盖(另下订单)符合IEC 60529

IP2x前面板带保护盖(另下订单)符合VDE 0106

防护措施TH

运行温度-5...55°℃

贮存环境温度-60...80°c

周围空气温度-40...70℃

***高工作海拔3000 m无温度降容

耐火及耐异常高温能力850°℃符合IEC 60695-2-1

抗冲击、震动性能抗震性能触头打开2 gn (5...300 Hz)

抗冲击性能触头闭合状态15 gn (11ms)

抗震性能触头闭合状态5 gn (5...300 Hz)

抗冲击性能触头打开7 gn (11ms)

高度174 mm

宽度357 mm

深度181 mm

产品重量10.1 kg
