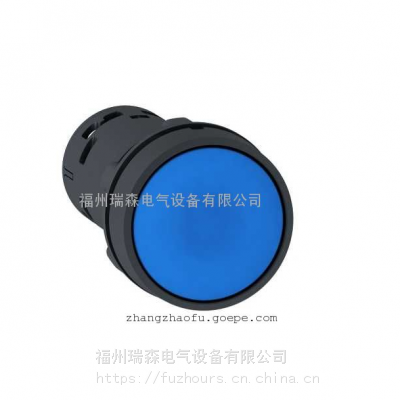

| 是否进口：否 | 品牌：Schneider/施耐德 | 型号：XB7NA65 |
| 系列：XB7 | 3C额定电压范围：36V及以下 | 工作电压：250V |
| 操作方式：开启式 | 触头结构：常开按钮 | 防护方式：防腐式 |
| 工作电流：0.1A |
主要信息
产品系列Harmony XB7
产品类型 单按钮
产品名 XB7
安装直径 22 mm
每件单独销售数量 10
IP保护等级IP20(后脸)符合IEC 60529
IP65(前面板)符合IEC 60529
信号单元头形状 圆形
操作头类型 弹簧复位
操纵杆外形 兰 平头 未标记触点类型 1NC+ 1 NO
接线能力 螺栓紧固:<=2x 1.5 mm2带箍线端子 符合EN/IEC 60947-1
螺栓紧固∶1x0.34...2× 2.5 mm2不带箍线端子 符合 EN/IEC 60947-1
补充信息
产品宽度29 mm
产品高度29 mm
CAD外型舷高51.5 mm
lsO n°1端子(13-14)NO
(21-22)NC
产品重量0.021 kg
设备安装固定孔: 22.5 mm (22.3+0.4/0)符合EN/IEC 60947-1
安装孔距>= 30 x 40 mm支架板,全金属箱体,厚度: 1...6 mm
>= 30 x 40 mm支架板,塑料,厚度: 2...6 mm
固定模式头部下方的紧固螺母推荐扭矩:2.2 N.m (+/-0.2 N.m)
触点动作慢中断
强制打开带有NC触头强制打开符合EN/IEC 60947-5-1附录K
机械寿命1000000次
紧固扭矩0.8...1 .2 N.m符合EN 60947-1
螺丝头形状交叉头部兼容JS No 1螺丝刀
交叉头部兼容Philips no 1螺丝刀
交叉头部兼容pozidriv No 1螺丝刀
开槽头部兼容平4 mm螺丝刀
开槽头部兼容平05.5 mm螺丝刀
短路保护4A熔丝管类型gG符合EN/IEC 60947-5-1
额定绝缘电压[Ui]250 V(污染等级:3)符合EN/IEC 60947-1
额定冲击耐受电压[Uimp] 4kV符合EN/IEC 60947-1
额定工作电流[le] 0.1 A250 V, DC-13,R300符合EN/IEC 60947-5-1
0.22A126 V, DC-13, R300符合EN/IEC 60947-5-1
0.3A240 V, AC-14,D300符合EN/IEC 60947-5-1
0.6A 120 V,AC-14,D300符合EN/IEC 60947-5-1
电气寿命1000000次, DC-13,0.3A24V,工作额定值:216000次/分钟,负载系数:0.5符合EN/IEC 60947-5-1附录C
1000000次, AC-15,0.03A230V,工作额定值:216000次/分钟,负载系数:0.5符合EN/IEC 60947-5-1附录C
1000000次, AC-15,0.09A240 V,工作额定值:108000次/分钟,负载系数:0.5符合ENIEC 60947-5-1附录C
电气可靠性八<= 10exp(-6)17 V, 5 mA符合EN/IEC 60947-5-4
XB7NA65 Drucktaster, Ruckstellung, blau, S+O
XB7NA81 Drucktaster, Ruckstellung, gelb,1 S
XB7NA85 Drucktaster， Ruckstellung, gelb, S+O
XB7NA31 Drucktaster, Ruckstellung, grun,1 S
XB7NA3131 Drucktaster, Ruckstellung, grun,1 S, WEISSES ,,I"
XB7NA3136 Drucktaster, Ruckstellung, grun, 1 S, WEISSES .,II"
XB7NA3142 Drucktaster， Ruckstellung , grun,1 S, WEISSES .,.MARCHE“
XB7NA3133 Drucktaster, Ruckstellung, grun, 1 S, WEISSES ,,START“
XB7NA33 Drucktaster, Ruckstellung, grun, 2 s
XB7NA3331 Drucktaster, Ruckstellung, grun, 2 S, WEISSES ,,I"
XB7NA3336 Drucktaster, Ruckstellung, grun, 2 S, WEISSES ,11"
XB7NA3342 Drucktaster, Ruckstellung , grun, 2 S, WEISSES ,,MARCHE“
XB7NA3333 Drucktaster, Ruckstellung , grun, 2 S, WEISSES ,,START“
XB7NA35 Drucktaster, Ruckstellung, grun, S+O
XB7NA42 Drucktaster，Ruckstellung, rot,1 O
XB7NA4233 Drucktaster, Ruckstellung, rot,1 O, weiLes ,.ARRET”
XB7NA4232 Drucktaster， Ruckstellung, rot, 1 O, weiBes ,.o"
XB7NA4234 Drucktaster, Ruckstellung, rot,1 O, weiSes ,STOP“
XB7NA44 Drucktaster, Ruckstellung, rot, 2 O
XB7NA45 Drucktaster, Ruckstellung, rot,S+O
XB7NA4533 Drucktaster, Ruckstellung, rot, S+O, weiBes ..ARRET”"
XB7NA4532 Drucktaster, Ruckstellung, rot, S+O, weies ,,o"
XB7NA4534 Drucktaster, Ruckstellung, rot, S+O, weiLes ,STOP"
XB7NA2233 Drucktaster, Ruckstellung, schwarz,1O,WEISSES ,ARRET“
XB7NA21342 Drucktaster, Ruckstellung, schwarz, 1 S- WEISSER PFEIL RECHTS
XB7NA21344 Drucktaster, Ruckstellung, schwarz,1 S, WEISSER PFEIL LINKS
XB7NA25 Drucktaster, Ruckstellung, schwarz,S+O
